آموزش شبیه سازی در محیط سیمولینک متلب مهندسی برق

رشته برق یکی از رشته‌هایی است که پروژه‌های مرتبط با آن قابلیت شبیه‌سازی با نرم‌افزارهای مختلفی را دارد، اما در این مقاله صرفا سعی می‌کنیم تا شما را با شبیه‌سازی در محیط سیمولینک متلب برای رشته برق آشنا کنیم تا بتوانید شبیه‌سازی‌های لازم را انجام دهید. اما چنانچه حتی با خواندن این متن بازهم مشکلی داشتید نباید نگران باشید زیرا می‌توانید سفارش انجام پروژه سیمولینک متلب، پروژه خودتان را به بهترین نحو ممکن به اتمام برسانید.

شبیه سازی در محیط سیمولینک متلب

معرفی سیمولینک

سیمولینک (Simulink) یکی از محیط‌های بسیار کاربردی و قدرتمند نرم‌افزار متلب است که به‌صورت گرافیکی امکان مدل‌سازی، شبیه‌سازی و تحلیل سیستم‌های دینامیکی را فراهم می‌کند. این محیط به دلیل برخورداری از بلوک‌های آماده و قابلیت اتصال آن‌ها به‌صورت بصری، به مهندسان برق این امکان را می‌دهد که به‌سادگی سیستم‌های پیچیده را طراحی و پیاده‌سازی کنند.

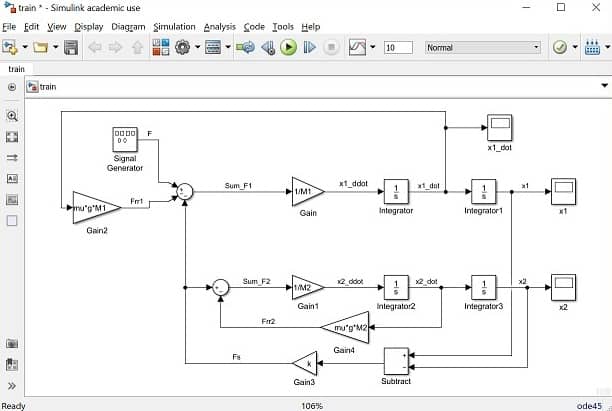

سیمولینک (Simulink)

سیمولینک این فرصت را فراهم می‌کند تا بدون نیاز به برنامه‌نویسی پیچیده، بتوان انواع سیستم‌های قدرت، سیستم‌های کنترل، سیستم‌های الکترونیکی و بسیاری دیگر را به‌صورت شبیه‌سازی شده مورد بررسی قرار داد. این ویژگی باعث می‌شود که سیمولینک به‌عنوان ابزاری قدرتمند و بی‌رقیب در پروژه‌های مهندسی برق شناخته شود و بسیاری از مهندسان، از مرحله طراحی اولیه تا آزمایش و اعتبارسنجی مدل‌ها، از آن بهره‌مند شوند.

مزایای شبیه‌سازی

شبیه‌سازی به‌عنوان یکی از مهم‌ترین ابزارها در طراحی و تحلیل سیستم‌های مهندسی برق، نقش بسیار مؤثری در بهینه‌سازی و افزایش بهره‌وری پروژه‌ها ایفا می‌کند. با استفاده از شبیه‌سازی در سیمولینک، مهندسین می‌توانند پیش از اجرای فیزیکی طرح، رفتار سیستم‌های قدرت، کنترل، الکترونیک و حتی مخابرات را به‌طور کامل بررسی و تحلیل کنند.

این روش نه‌تنها باعث صرفه‌جویی در زمان و هزینه می‌شود، بلکه امکان اعمال تغییرات مختلف و مشاهده نتایج آن‌ها به‌صورت سریع و بی‌خطر را نیز فراهم می‌سازد. از سوی دیگر، شبیه‌سازی به مهندسان این فرصت را می‌دهد تا نقاط ضعف سیستم را شناسایی و پیش از ورود به مرحله ساخت یا بهره‌برداری، ایرادات آن را برطرف کنند. به این ترتیب، ریسک پروژه‌ها به حداقل رسیده و کیفیت عملکرد سیستم به حداکثر می‌رسد.

مفاهیم پایه مدارها و سیستم‌ها

برای آنکه بتوانید از شبیه‌سازی در سیمولینک بیشترین بهره را ببرید، لازم است ابتدا با برخی مفاهیم پایه مدارها و سیستم‌ها آشنا شوید. مدارهای الکتریکی، مجموعه‌ای از اجزا نظیر مقاومت، سلف و خازن هستند که با اتصال به منبع تغذیه، جریان الکتریکی را به حرکت درمی‌آورند. درک رفتار این مدارها برای مدل‌سازی دقیق بسیار مهم است.

علاوه بر آن، در شبیه‌سازی‌ها معمولاً با دو نوع سیستم روبه‌رو می‌شویم: سیستم‌های خطی و سیستم‌های غیرخطی.

مفاهیم پایه مدارها و سیستم‌ها

سیستم‌های خطی، رفتار ساده‌تر و پیش‌بینی‌پذیری دارند؛ در حالی‌ که سیستم‌های غیرخطی، رفتار پیچیده‌تر و گاهی ناپایدار از خود نشان می‌دهند. همچنین، پاسخ گذرا (transient) و حالت دائم (steady-state) از دیگر مفاهیم کلیدی هستند. پاسخ گذرا به تغییرات لحظه‌ای سیستم پس از اعمال یک تحریک جدید اشاره دارد، در حالی که حالت دائم، رفتار پایدار سیستم پس از گذشت زمان کافی را نشان می‌دهد.

آشنایی با این مفاهیم به شما کمک می‌کند تا در محیط سیمولینک، مدل‌های دقیق‌تر و کاربردی‌تری را طراحی کنید و نتایج قابل‌اطمینانی به‌دست آورید.

شروع به کار با سیمولینک و محیط کاربری سیمولینک

بعد از آشنایی با مفاهیم پایه، حالا نوبت به ورود به محیط سیمولینک و شناخت اجزای مختلف آن می‌رسد. سیمولینک در قالب یک محیط گرافیکی طراحی شده است که به کاربران این امکان را می‌دهد تا مدل‌های مداری و سیستم‌های مختلف را به‌صورت بلوک دیاگرام طراحی کنند.

یکی از مهم‌ترین بخش‌های این محیط، کتابخانه‌ها (Libraries) هستند. در این قسمت، انواع بلوک‌های از پیش تعریف‌شده در دسته‌بندی‌های مختلف مانند منابع (Sources)، اجزای مدار (Elements)، کنترل (Control) و … قرار گرفته‌اند. این بلوک‌ها در واقع اجزای سازنده مدل شما را تشکیل می‌دهند.

محیط کاربری سیمولینک

بلوک‌ها (Blocks) همان اجزای گرافیکی هستند که می‌توانید آن‌ها را از کتابخانه‌ها انتخاب کرده و به مدل خود اضافه کنید. هر بلوک وظیفه خاصی مانند تولید سیگنال، انجام عملیات ریاضی، کنترل، اندازه‌گیری و … را بر عهده دارد.

پنجره مدل (Model Window) همان بخشی است که طرح اصلی یا همان بلوک دیاگرام در آن قرار می‌گیرد. شما در این قسمت می‌توانید بلوک‌ها را بچینید، آن‌ها را با خطوط ارتباط دهید و مدل سیستم خود را طراحی و شبیه‌سازی کنید.

با آشنایی اولیه با این بخش‌ها، می‌توانید قدم‌های ابتدایی شبیه‌سازی سیستم‌های مهندسی برق را در سیمولینک به‌راحتی بردارید و پروژه‌های خود را پیش ببرید.

بلوک‌های پرکاربرد

در محیط سیمولینک، بلوک‌های متنوعی وجود دارند که می‌توانند در شبیه‌سازی سیستم‌های مهندسی برق به کار گرفته شوند. شناخت و استفاده صحیح از این بلوک‌ها باعث می‌شود تا شبیه‌سازی‌ها با دقت و کیفیت بیشتری انجام شوند.

بلوک‌های پرکاربرد

یکی از مهم‌ترین بلوک‌ها، منابع ولتاژ و جریان (Voltage & Current Sources) هستند. این بلوک‌ها به شما امکان می‌دهند تا انواع ورودی‌های الکتریکی را در مدل خود ایجاد و تحلیل کنید.

از دیگر بلوک‌های پرکاربرد می‌توان به مقاومت‌ها (Resistors)، سلف‌ها (Inductors) و خازن‌ها (Capacitors) اشاره کرد. این بلوک‌ها برای مدل‌سازی مدارهای الکتریکی و بررسی رفتار گذرا و حالت دائم آن‌ها بسیار کاربردی هستند.

همچنین سوئیچ‌ها (Switches) نقش مهمی در شبیه‌سازی مدارهای کلیدزنی، حفاظت و کنترل دارند. با استفاده از این بلوک‌ها می‌توانید مدارهای قطع و وصل و حالات کاری مختلف را در محیط سیمولینک طراحی کنید.

ادغام‌کننده‌ها (Integrators) و مشتق‌گیرها (Derivatives) نیز در شبیه‌سازی دینامیک سیستم‌ها، بررسی پاسخ گذرا و حل معادلات دیفرانسیل بسیار پرکاربردند. این بلوک‌ها برای تحلیل رفتار دینامیکی سیستم‌های کنترل و مدارهای الکترونیکی کاربرد ویژه‌ای دارند.

علاوه بر این‌ها، بسیاری از بلوک‌های کاربردی دیگر نیز در سیمولینک موجود هستند که در پروژه‌های مختلف می‌توانید از آن‌ها بهره ببرید. تسلط بر این بلوک‌ها به شما کمک می‌کند تا شبیه‌سازی‌های دقیق‌تر و کامل‌تری را انجام دهید و پروژه‌های مهندسی برق را با موفقیت به سرانجام برسانید.

اتصال بلوک‌ها و ساخت مدل

بعد از انتخاب بلوک‌های مورد نیاز، حالا نوبت به اتصال آن‌ها و ساخت مدل نهایی در محیط سیمولینک است. برای این کار، ابتدا باید هر بلوک را از کتابخانه انتخاب و به پنجره مدل (Model Window) بکشید و رها کنید. این کار به شما امکان می‌دهد تا اجزای سیستم خود را در محیط گرافیکی قرار دهید.

سپس، برای ایجاد ارتباط بین بلوک‌ها، کافی است با استفاده از موس، نشانگر را روی نقطه اتصال یک بلوک قرار داده و آن را به نقطه اتصال بلوک بعدی بکشید. این خطوط اتصال (که به آن‌ها لینک یا سیم هم گفته می‌شود) نشان‌دهنده جریان سیگنال یا جریان برق بین اجزای مدل شما هستند.

به این ترتیب، می‌توانید یک مدل ساده شامل منابع، بارها، المان‌های مدار، بلوک‌های ریاضی و سایر اجزا را طراحی کنید. در این مرحله، توصیه می‌شود مدل را مرحله‌به‌مرحله بسازید و پس از هر تغییر، شبیه‌سازی و تحلیل نتایج را انجام دهید تا از صحت عملکرد سیستم خود مطمئن شوید.

با تمرین و تجربه، می‌توانید مدل‌های ساده را به مدل‌های پیچیده‌تر تبدیل کرده و حتی سیستم‌های دینامیکی و کنترل پیشرفته را در محیط سیمولینک شبیه‌سازی کنید.

تنظیمات شبیه‌سازی

بعد از ساخت مدل، یکی از مهم‌ترین مراحل، تنظیم دقیق پارامترهای شبیه‌سازی است. این تنظیمات به شما کمک می‌کنند تا خروجی مدل را با دقت و سرعت مناسب به دست آورید.

یکی از این پارامترها، زمان شروع و پایان شبیه‌سازی است. در محیط سیمولینک، این پارامترها در بخش Simulation Settings یا همان Configuration Parameters  تعریف می‌شوند. با تعیین این زمان‌ها، مشخص می‌کنید که شبیه‌سازی از چه لحظه‌ای آغاز و تا چه زمانی ادامه داشته باشد.

پارامتر مهم دیگر، گام حل (Solver Step Size) است. این پارامتر مشخص می‌کند که نرم‌افزار با چه دقت و فواصل زمانی مدل شما را حل کند. انتخاب گام حل مناسب، هم باعث افزایش دقت نتایج می‌شود و هم از هدر رفتن زمان و منابع محاسباتی جلوگیری می‌کند.

همچنین، در سیمولینک می‌توانید از بین روش‌های حل (Solvers) مختلف، مانند Fixed-ste )گام ثابت) و Variable-step گام متغیر یکی را انتخاب کنید. روش‌های گام ثابت در بسیاری از شبیه‌سازی‌های سریع و ابتدایی استفاده می‌شوند؛ در حالی که روش‌های گام متغیر برای سیستم‌های دینامیکی و غیرخطی، دقت بالاتری ارائه می‌دهند.

آشنایی و تنظیم صحیح این پارامترها به شما کمک می‌کند تا شبیه‌سازی‌هایتان بهینه‌تر، دقیق‌تر و حرفه‌ای‌تر انجام شوند و بتوانید با اطمینان خاطر پروژه‌های مهندسی برق را به سرانجام برسانید.

نمایش نتایج

پس از انجام شبیه‌سازی، نوبت به مشاهده و تحلیل نتایج می‌رسد. سیمولینک ابزارهای متنوعی برای نمایش داده‌ها فراهم کرده است که به شما کمک می‌کند عملکرد سیستم خود را به‌صورت دقیق بررسی کنید.

یکی از پرکاربردترین ابزارها در این بخش، اسکوپ (Scope) است. اسکوپ در واقع مانند یک نوسان‌نما عمل می‌کند و می‌تواند شکل موج‌های ولتاژ، جریان، سیگنال‌های کنترلی و … را در طول زمان به‌صورت گرافیکی نمایش دهد. با اتصال سیگنال‌های موردنظر به ورودی اسکوپ، می‌توانید به‌راحتی تغییرات آن‌ها را بررسی و تحلیل کنید.

علاوه بر اسکوپ، ابزارهای دیگری مانند Display  برای نمایش مقدار عددی، XY Graph  برای رسم نمودارهای دوبعدی و To Workspace برای انتقال داده‌ها به محیط متلب نیز وجود دارند. استفاده از این ابزارها به شما کمک می‌کند تا نتایج شبیه‌سازی را به شکل‌های مختلف مشاهده کرده و تصمیمات بهتری برای بهینه‌سازی مدل خود بگیرید.

تحلیل دقیق خروجی‌ها به شما کمک می‌کند نقاط ضعف مدل را پیدا کرده، در صورت نیاز تغییراتی در طراحی ایجاد کنید و در نهایت به مدلی برسید که عملکرد مورد نظر شما را به بهترین شکل ارائه دهد.

سخن پایانی

در این مقاله تلاش کردیم تا گام‌به‌گام شما را با محیط سیمولینک متلب در مهندسی برق آشنا کنیم و مهم‌ترین مفاهیم، ابزارها و مراحل شبیه‌سازی را به زبان ساده و روان توضیح دهیم. با این حال، اگر همچنان در روند شبیه‌سازی یا انجام پروژه‌های مهندسی برق خود به مشکل برخوردید، می‌توانید از خدمات تخصصی و پشتیبانی تیم دانشجو پروژه استفاده کنید.
